罗克韦尔软启动器晶闸管烧毁维修指南
2025-05-12
2025-05-12

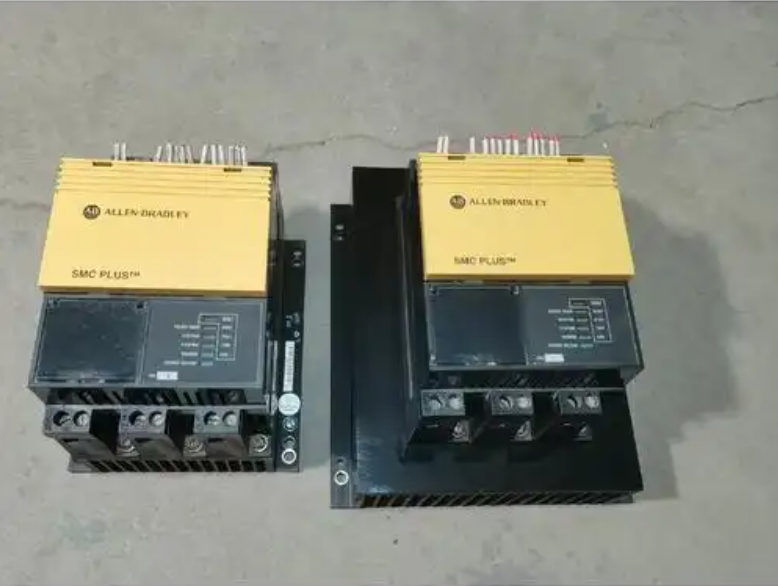

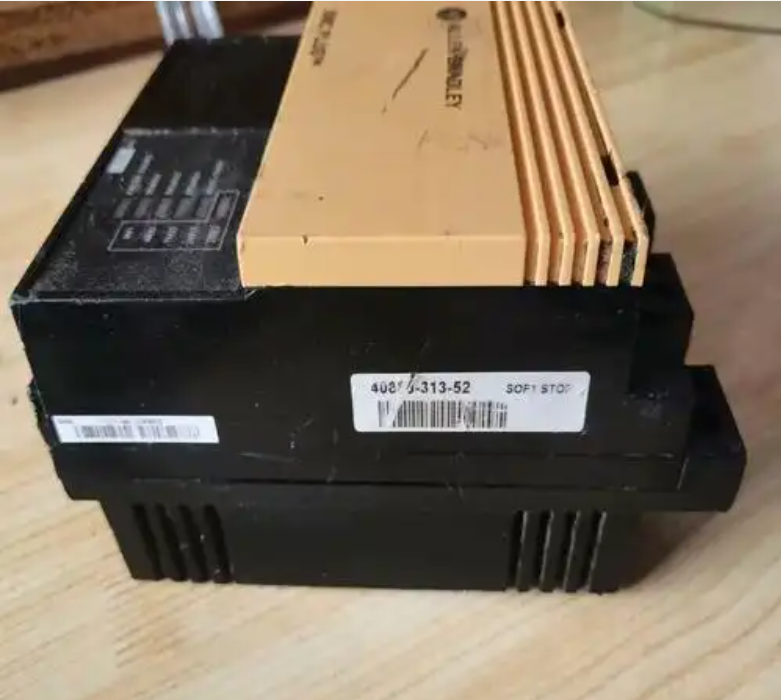

罗克韦尔软启动器晶闸管烧毁维修指南：5月10日下午湖南吉首一客户从网上找到我们公司联系方式并联系了我们，客户告知我们有一台罗克韦尔的软起动器需要维修，询问我们公司是否能提供维修服务，得到肯定的答复后客户和我们进一步商讨故障和维修方案。我们公司近年来维修过多台罗克韦尔的软启动器，修复率高，维修经验丰富。有相关需求都可以联系我们。
罗克韦尔软启动器晶闸管烧毁故障分析
1.散热异常：若罗克韦尔软启动器的散热风扇故障或散热器积尘，罗克韦尔软启动器晶闸管表面温度可能超过85℃阈值，导致热继电器动作或元件损坏。
2.安装工艺缺陷：罗克韦尔软启动器晶闸管安装过程中若未正确涂抹导热硅胶或螺钉紧固力矩不足，可能导致接触热阻增大，引发局部过热。
3.频繁启动冲击：若罗克韦尔软启动器在短时间内多次启动，晶闸管可能因承受反复热应力而加速老化。
4.电源质量波动：电网电压骤升或电流谐波超标可能使罗克韦尔软启动器晶闸管承受过电压/过电流应力。
罗克韦尔软启动器晶闸管烧毁维修指南
1.故障诊断：使用万用表检测罗克韦尔软启动器晶闸管阳极与阴极、控制极与阴极的电阻特性。若三相中任意一相导通异常，可初步判定晶闸管损坏。同时检查罗克韦尔软启动器面板故障代码，若显示过热、过载或电流异常，需结合散热系统状态进一步分析。
2.散热系统检查：清理罗克韦尔软启动器的散热器表面积尘，确保散热风扇运转正常。若热继电器动作或风扇损坏，需更换对应元件。晶闸管安装时需均匀涂抹导热硅胶，紧固螺钉力矩需符合工艺规范（通常为1.2-1.5N·m），避免接触热阻增大。
3.负载与参数核查：使用兆欧表检测电动机绝缘电阻，确认无短路或接地故障。检查罗克韦尔软启动器启动时间、电流限制等参数，确保与负载特性匹配。若负载惯性较大，需延长加速时间至15-30秒，并提高电流限幅值至额定电流的2-3倍。
4.元件更换与测试：更换罗克韦尔软启动器的晶闸管时需断电操作，并记录原元件型号及接线色标。安装新晶闸管后，需通过控制板触发测试其导通性能。修复后需空载运行10分钟，监测散热器温度是否低于85℃，并使用示波器观察输出电压波形平滑度。
